如今汽车里面元器件中车载冰箱及制冷杯托都有什么原理，那我们从TEC热电制冷开始，再到汽车热管理技术dpc陶瓷基板上应用。

一、TEC热电制冷是什么

1. 塞贝克效应（左）和帕尔贴效应（右）

  TEC热电制冷及它的工作原理，TEC热电制冷全称是Thermo Electric Cooler。因为这种制冷技术是基于半导体元器件上简称为半导体制冷技术。

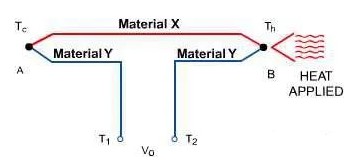

  热电偶对应的Seebeck塞贝克效应，当两种金属结合点两侧存在温差的时候，对应的形成电压差。如果温差越大电压越高，通过测量电压和冷端已知温度就可以得到测量温度的精确值。

2. 热电偶温度传感器

  TEC热电制冷则基于Peliter帕尔贴效应，是由一个温差和电压间转换的效应。当通过直流电时，具有热电能量转换特性的陶瓷基板材料可产生制冷功能，简称热电制冷。同时这种效应也可以用来产生电能，将热量通过热电能量转换半导体转换为电能。

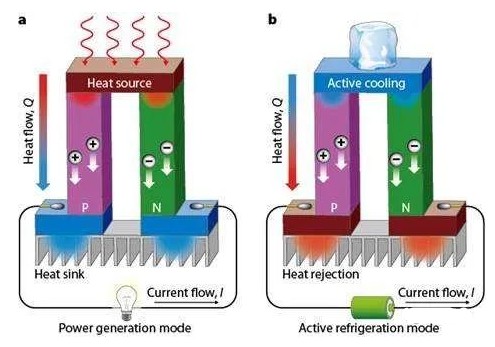

  热电半导体发电模式（左）和主动制冷模式（右）

二、TEC热电制冷器组成、优势及应用实例

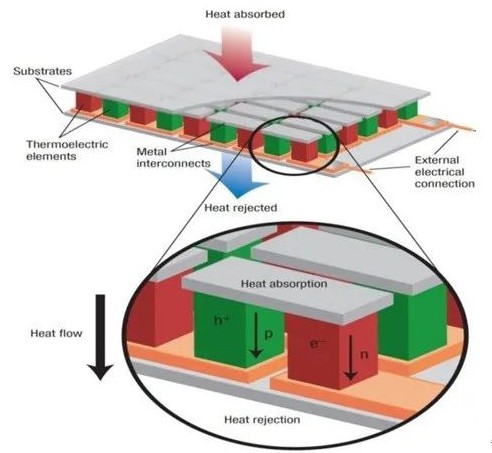

  TEC热电制冷器的组成包括了顶层与底层温度交换dpc陶瓷基板、内部半导体P极、半导体N极和导电金属组成。

  TEC热电制冷器具体优势包括：可加热可冷却、温度控制精确、热惯性小制冷制热快、主动制冷可低于环境温度。

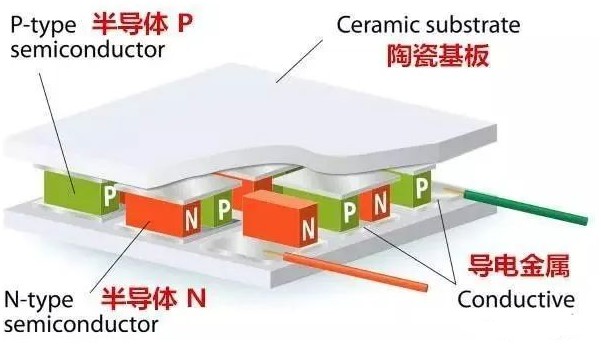

1. TEC热电制冷器组成

    当给TEC热电制冷器加上12V直流电以后，用手指沾一点水到制冷片上。可以看到在几秒的时间内这些水就变成了薄冰。经过测量在上电以后的几秒内，制冷片的表面温度就从20度室温降至零下17度。

2. TEC热电制冷器快速演示

TEC热电制冷器小巧且可以瞬间制冷制热的特点使得它广泛应用在车载冰箱和智能温控杯架中。车载冰箱区别家用冰箱采用的制冷剂和压缩机制冷原理，在有限的后备箱空间内使用后部12V车载直流电源基于热电制冷技术快速为冰箱内的饮料或食物降温。而智能温控杯架则区别与通常中央扶手空调出风降温杯架，通过智能温控既能快速降温升温又能精准控温保温。夏热里的一听冰阔落或者为宝贝时刻准备着的一瓶爱心奶都是值回票价的贴心应用。

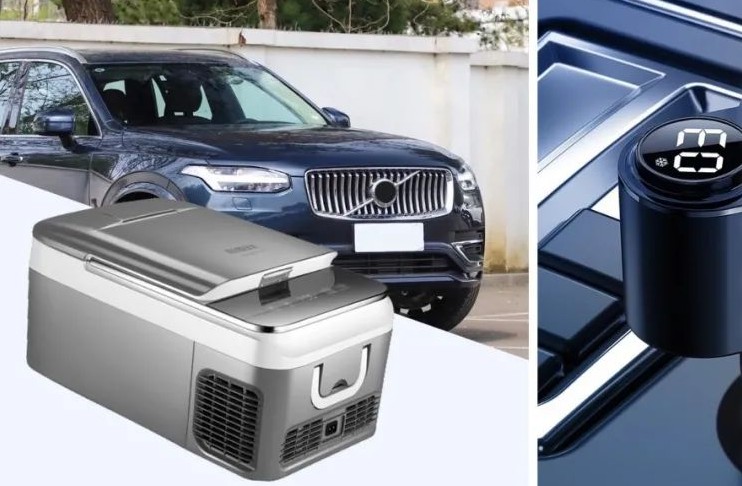

车载冰箱（左）和智能温控杯架（右）

以上介绍了TEC热电制冷技术的原理和车载冰箱/智能温控杯架应用实例。 也给未来热电制冷技术在汽车动力电池热管理系统中的发展趋势。希望为大家了解热电制冷技术有所帮助。
