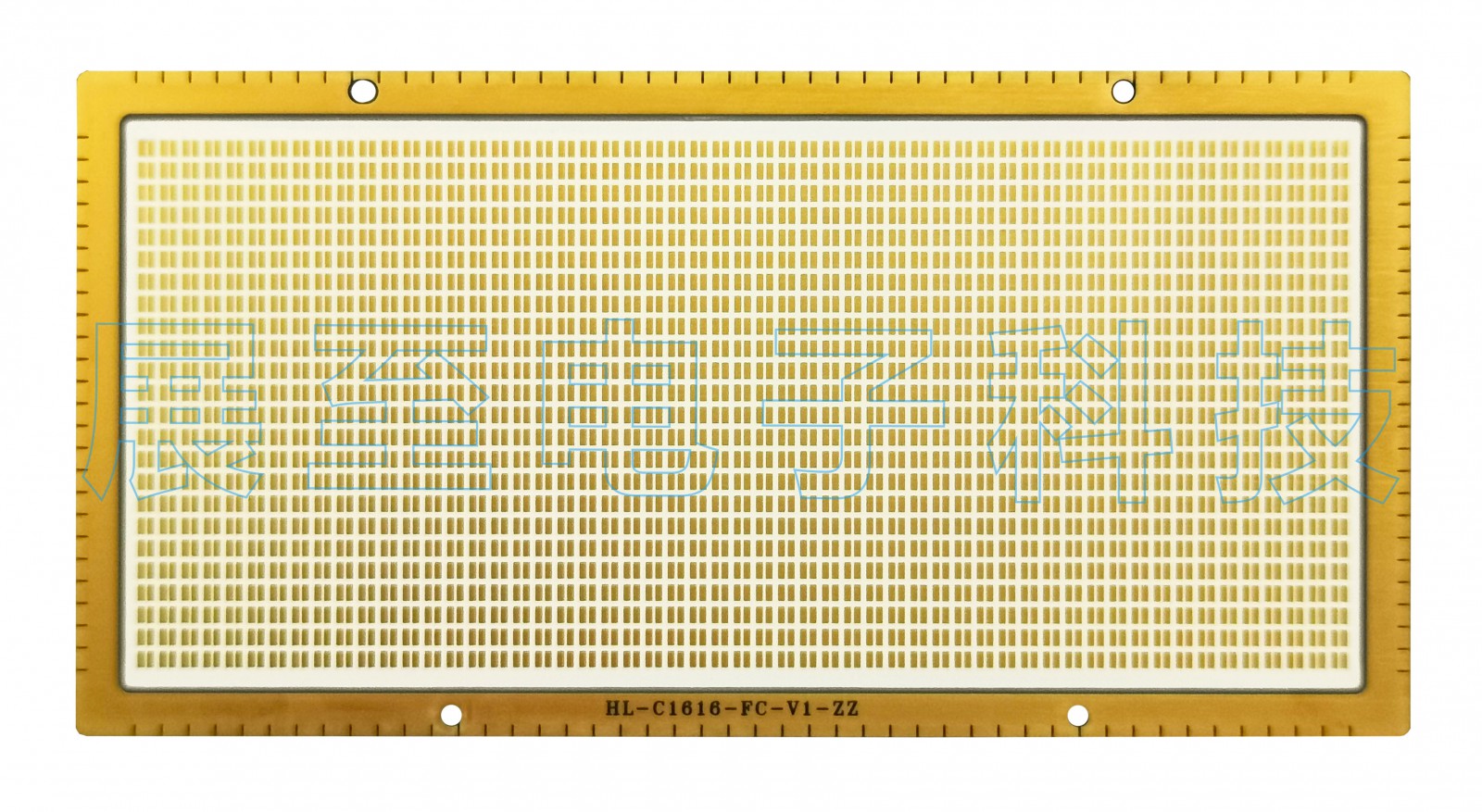

如今陶瓷基板是指在高温下将铜箔直接粘合在氧化铝或氮化铝板材，而陶瓷基板的表面（单面或双面）上的特殊工艺。在与传统的FR-4或铝基板相比，制成超薄复合基板具有优异的电绝缘性能、高导热性能、优异的软焊性和高附着力。可以蚀刻PCB等各种图形，载流能力大，适用于发热量大的产品比如高亮度LED、太阳能，其优异的耐候性更适用于恶劣的户外环境。

一、陶瓷基板都有哪些种类；

1、按陶瓷基板材质；

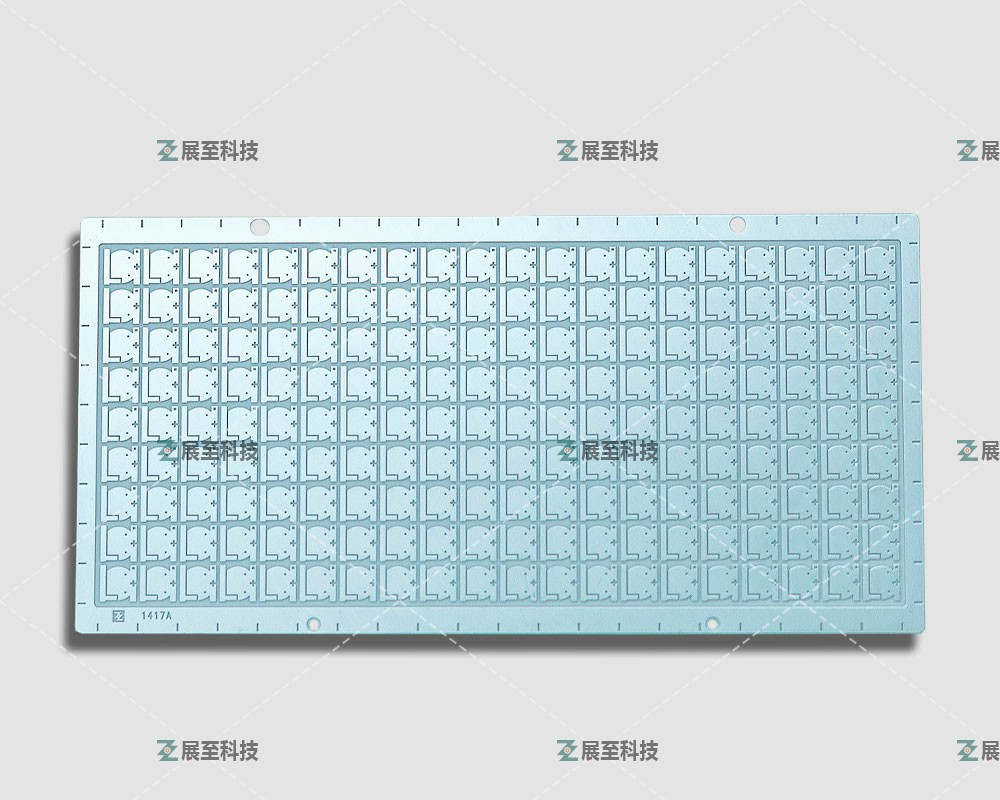

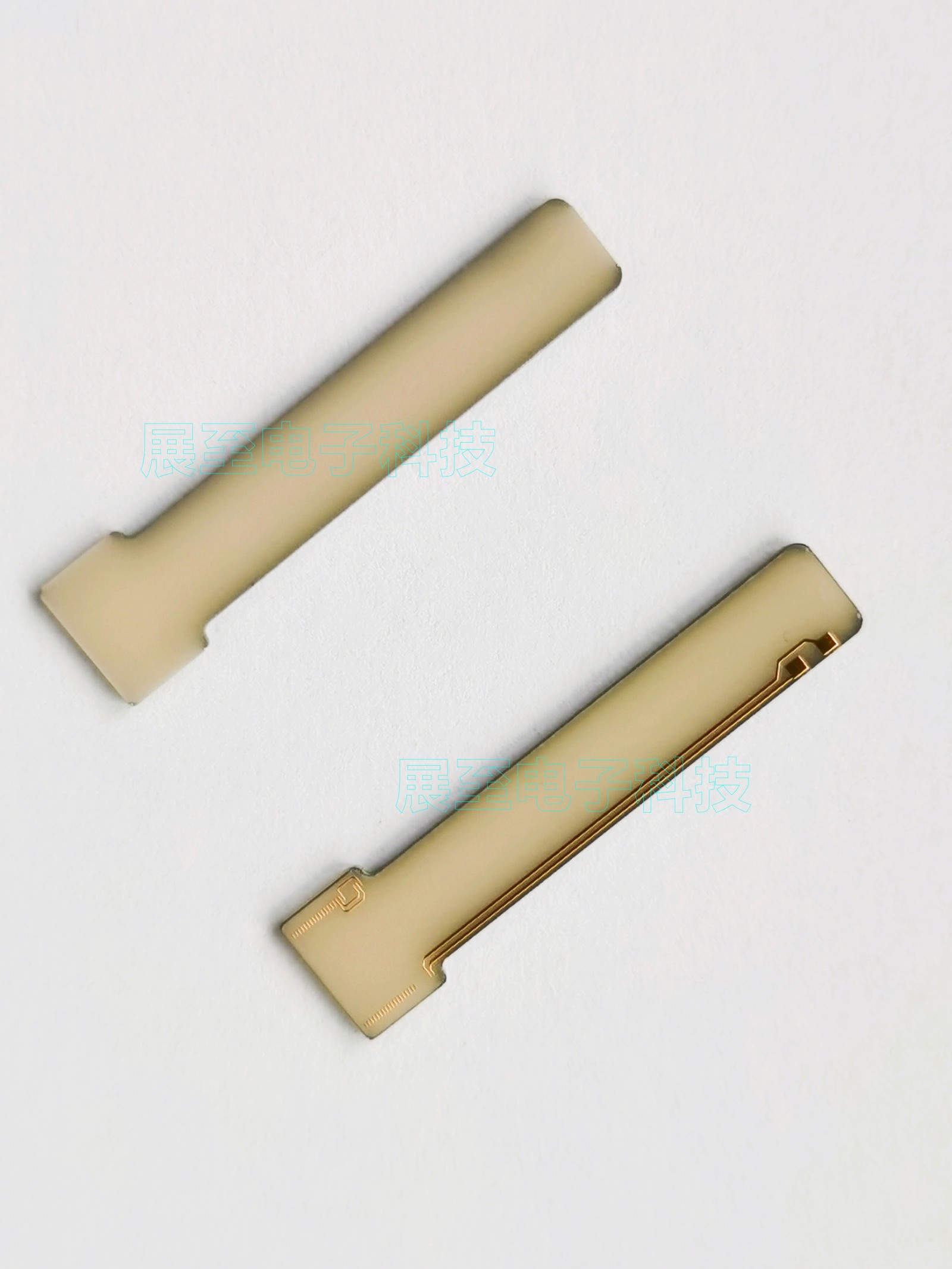

▶氮化铝

氮化铝有两个非常重要的特性值得注意：一是高导热性，二是与硅相匹配的膨胀系数。唯一缺点是即使表面有很薄的氧化层，也会影响导热性。只有严格控制材料和工艺，才能生产出一致性好的AIN基板。目前相对于氧化铝，氮化铝的价格相对比较高，这也是制约其发展的一个小瓶颈。但是，随着经济的好转和技术的升级，这个瓶颈最终会消失的。

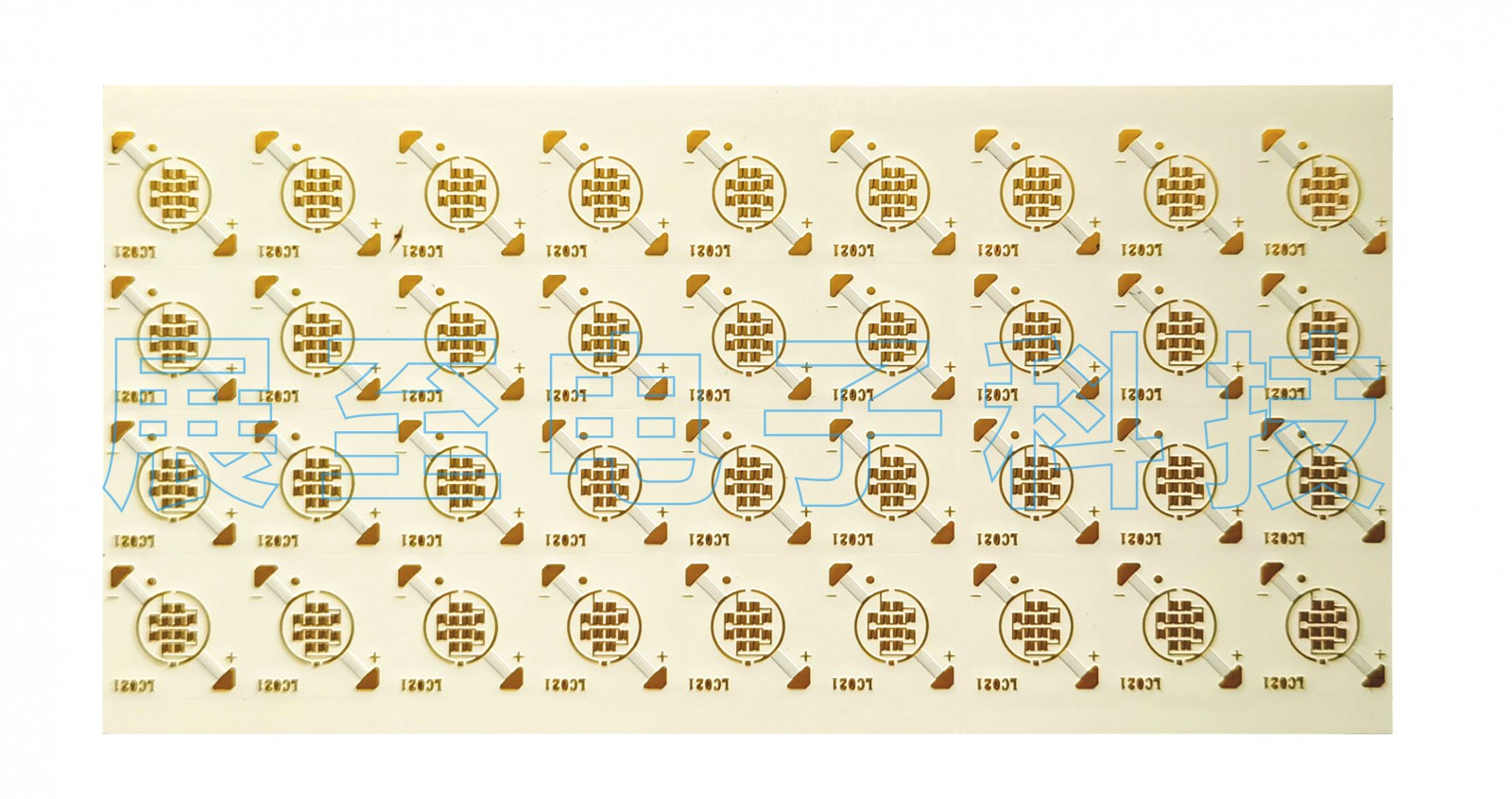

▶氧化铝

氧化铝陶瓷基板是电子行业最常用的基板材料，由于其机械、热学和电学性能与大多数其他氧化物陶瓷相比，具有较高的强度和化学稳定性，并且原材料丰富适用于各种技术制造和不同形状。

▶氧化铍

它比金属铝具有更高的热导率，用于需要高热导率的应用，但在300℃后温度迅速下降。最重要的是它的毒性限制了它的发展。

以上材质原因可知，氧化铝陶瓷基板以其优越的综合性能，在微电子、电力电子、混合微电子、功率模块等领域仍处于主导地位及应用广泛。

2、按陶瓷基板制造工艺；

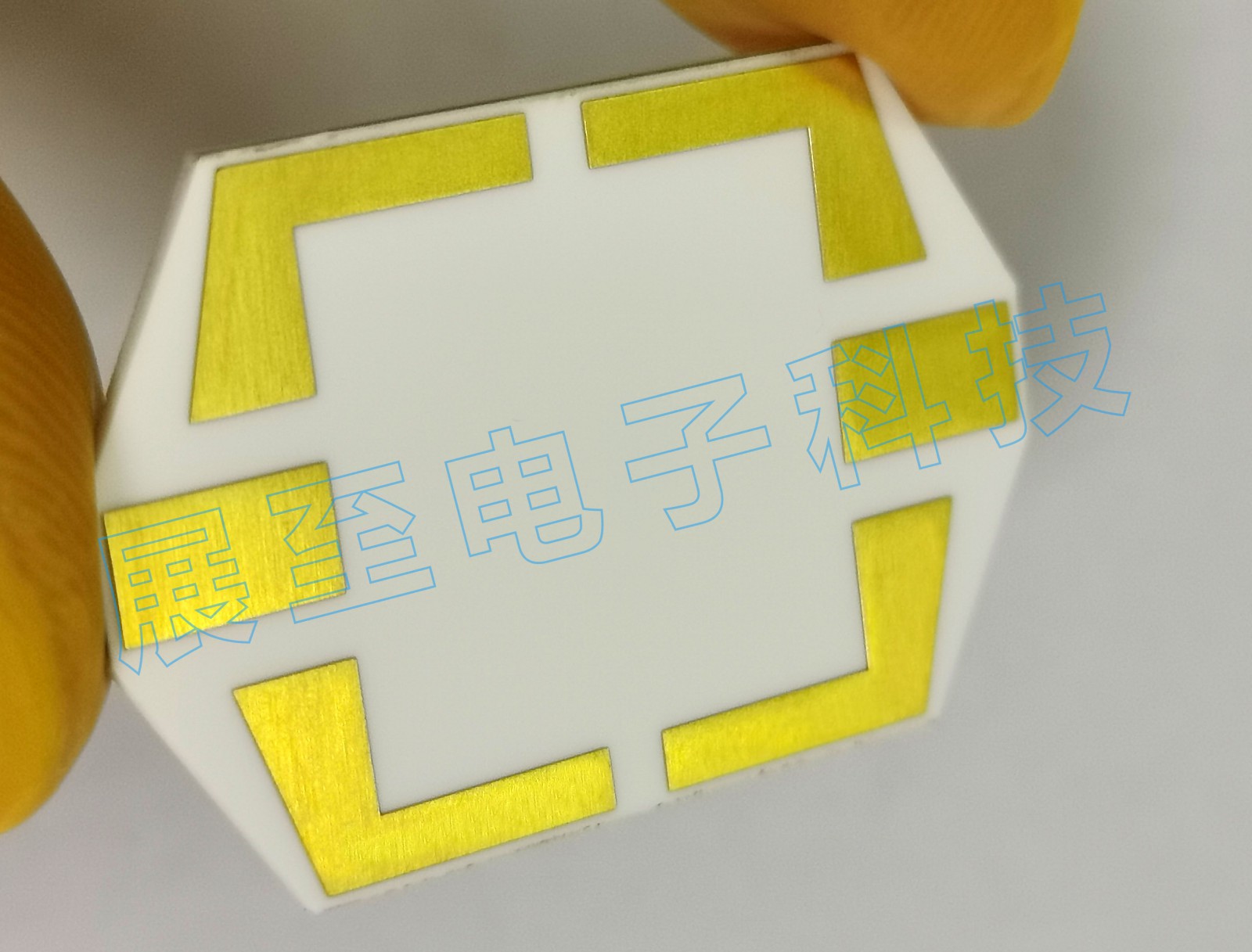

▶DPC陶瓷基板（直接镀铜工艺）

DPC也称为直接镀铜基板，以DPC陶瓷基板技术为例；首先对陶瓷基板进行预处理和清洗，利用专业的薄膜制造技术-真空镀膜法将其溅射并结合到陶瓷基板上的铜金属复合层上，然后用黄光光刻的光刻胶在曝光、显影、蚀刻，完成去膜工艺制线最后，通过电镀/化学镀沉积增加电路的厚度，去除光刻胶后，完成金属化电路。

▶DBC陶瓷基板（直接键合铜）

直接键合铜技术使用铜的含氧共晶溶液将铜直接沉积在陶瓷上。基本原理是在沉积过程之前或期间在铜和陶瓷之间引入适量的氧气。在1065℃~1083℃范围的，铜与氧形成Cu-O共晶液。DBC技术利用这种共晶液体与陶瓷基板发生化学反应，生成CuAIO2或CuAIO4。此外，它还渗入铜箔，实现陶瓷基板和铜板的结合。

▶HTCC陶瓷基板（高温共烧陶瓷）

HTCC也称为高温共烧多层陶瓷。制造过程与 LTCC 非常相似。主要区别在于HTCC的陶瓷粉没有添加到玻璃材料中。因此HTCC必须在1300～1600℃的高温下干燥硬化。由于其共烧温度高，金属导体材料的选择受到限制。由于其共烧温度高，金属导体材料的选择受到限制。主要材料有钨、钼、锰等，熔点高但导电性差，最后层压烧结成型。

▶LTCC陶瓷基板（低温共烧陶瓷）

LTCC又称低温共烧多层陶瓷基板。该技术必须先将无机氧化铝粉末与约30%~50%的玻璃材料与有机粘合剂混合，使其均匀混合成泥状浆料。用刮刀将浆料刮成片状，再经过干燥过程形成一片薄薄的生胚，再按照每层的设计打通孔，作为每层的信号传输。LTCC的内部电路采用丝网印刷技术分别在绿胚上填孔和印刷电路。内外电极可分别使用银、铜、金等金属。在850～900℃的烧结炉中烧结即可完成。

▶LAM陶瓷基板（激光活化金属化）

使用高能激光束电离陶瓷和金属，让它们一起生长，使它们牢固地结合在一起。

二、陶瓷基板产品特点；

◀电阻较低的金属膜；

◀基板的可焊性好，使用温度高；

◀绝缘性好；

◀导电层厚度可在1μm～1mm内定制；

◀低频损耗；

◀高密度组装成为可能一世，不含有机成分；

◀铜层不含氧化层；

◀三维基板和三维布线；
