DBC陶瓷基板是干什么用的

随着电子技术的发展，芯片的集成度不断提高，电路布线也越来越细。因此，每单位面积的功耗增加，导致发热增加和潜在的设备故障。直接粘合铜（DBC）陶瓷基板因其优异的导热性和导电性而成为重要的电子封装材料，特别是在功率模块（IGBT）和集成电力电子模块中。

一、DBC工艺的发展

DBC技术主要基于氧化铝陶瓷基板的金属化，由J.F. Burgess和Y.S. Sun于1970年代首次推出。在1980年代中期，美国通用电气（GE）的DBC研究团队使该技术实用。

经过多年的发展，该技术不仅在制备工艺方面取得了重大突破，而且在粘结强度和热循环疲劳寿命方面也取得了重大突破。在电子封装领域也取得了实质性进展。

二、DBC工艺原理

直接铜键合是一种金属化方法，将铜箔直接粘合到陶瓷基板（主要是Al2O3和AlN）的表面上。其基本原理是将氧引入铜与陶瓷的界面中，然后在1065~1083°C下形成Cu/O共晶液相，与陶瓷基体和铜箔反应生成CuAlO2或Cu（AlO2）2，并借助中间相实现铜箔与基板之间的结合。由于AlN是非氧化物陶瓷，因此在其表面沉积铜的关键是形成Al2O3的过渡层，这有助于实现铜箔与陶瓷基板之间的有效结合。DBC热压键合中使用的铜箔一般较厚，范围从100到600μm，并且具有很强的载流能力，使其适用于高温和高电流等极端环境下的器件密封应用。它是IGBT和LD封装领域成熟的标准器件，但DBC表面的最小线宽一般大于100μm，因此不适合精细电路的生产。

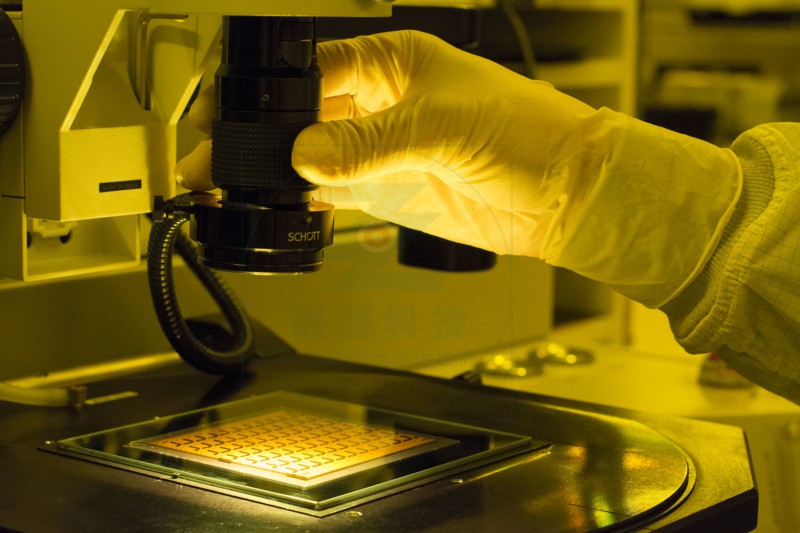

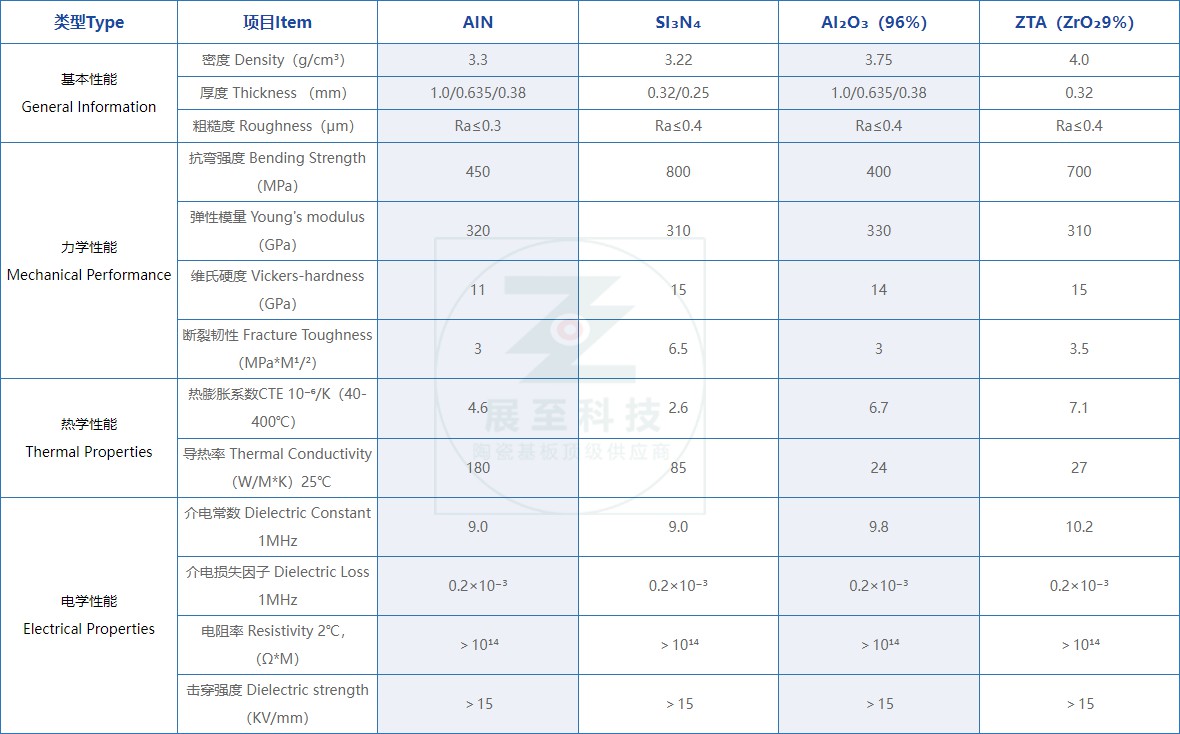

三、DBC陶瓷基板的性能

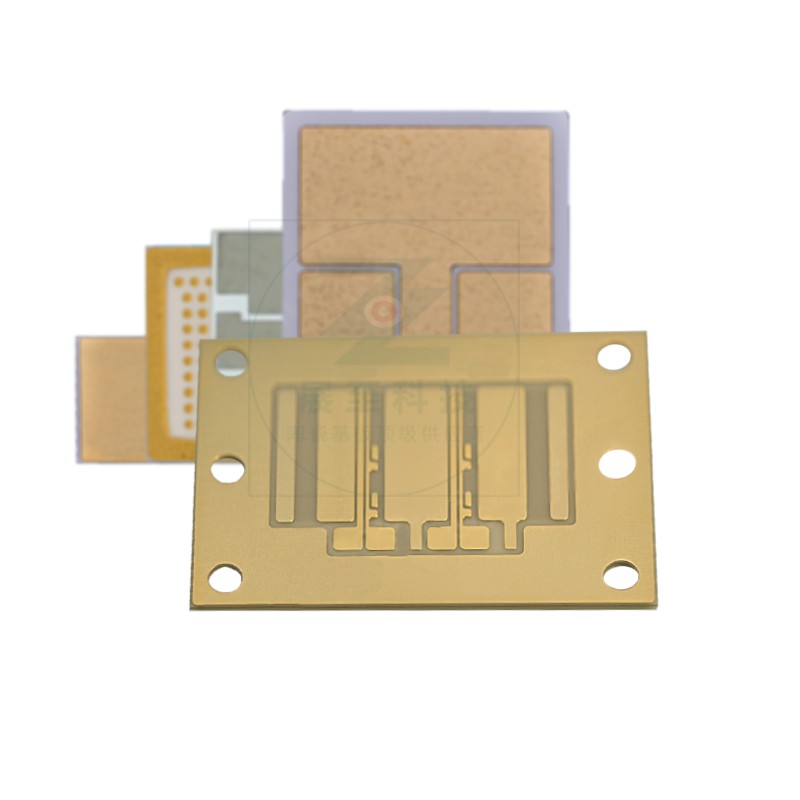

DBC陶瓷基板具有陶瓷特有的高导热性、高电绝缘性、高机械强度、低膨胀的特点。它还结合了无氧铜的高导电性和出色的可焊性，允许蚀刻各种图案。

1.优良的绝缘性能：

使用DBC基板作为芯片载体，有效地将芯片与模块的散热基座隔离开来。DBC基板中的Al2O3陶瓷层或AlN陶瓷层增强了模块的绝缘能力（绝缘电压>2.5KV）。

2.优异的导热性：

DBC基材具有优异的导热性。在IGBT模块的操作中，芯片表面会产生大量的热量。这些热量可以通过DBC基板有效地传递到模块的散热底座，再通过导热硅脂进一步传导到散热器，实现模块整体散热。

3.热膨胀系数与硅相似：

DBC衬底具有与硅（芯片的主要材料）相似的热膨胀系数（7.1ppm / K）。这种相似性可防止应力损坏芯片。DBC基材具有优异的机械性能、耐腐蚀性和最小的变形，适用于广泛的温度应用。

4.良好的机械强度：厚铜箔和高性能陶瓷材料为DBC基板提供了良好的机械强度和可靠性。

5.强大的载流能力：由于铜导体优越的电气性能和高载流能力，DBC基板可以支持高w功率容量。

四、DBC陶瓷基板的应用

DBC陶瓷基板具有广泛的应用，包括大功率白光LED模块，UV/深UV LED器件封装，激光二极管（LD），汽车传感器，冷冻红外热成像，5G光通信，高端冷却器，聚光光伏（CPV），微波射频器件和电子功率器件（IGBT）等众多领域。虽然出现了像AMB和DBA这样的陶瓷基板，但这并不意味着它们可以完全取代DBC。每个在功率和成本方面都有自己的应用场景，DBC仍然具有巨大的市场潜力。
